1工程概况



　　1.1码头结构简介

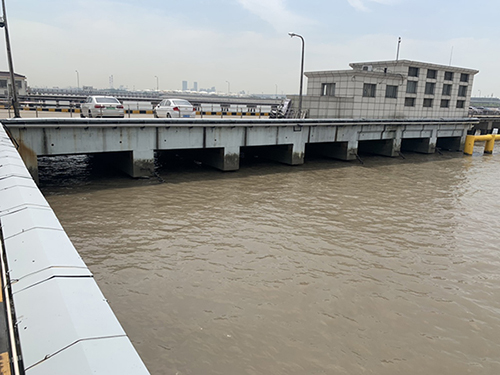

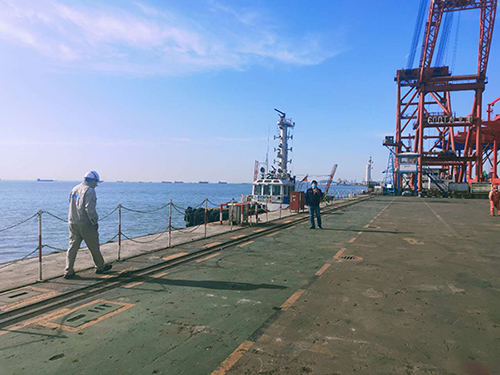

　　本次检测范围包括1个码头引桥和1个码头作业平台，码头引桥与作业平台均采用开敞式高桩墩式结构。



　　本次受检码头引桥及作业平台均为开敞式高桩墩式结构，作业平台与引桥呈“T”形布置；作业平台长为82.0m，宽为8.0m，共设12榀排架，排架间距约7.0m。每榀排架4根桩，基桩主要采用500mm×500mm预制混凝土方桩，桩长未知。码头作业平台采用现浇横梁和预制槽型面板，横梁截面尺寸为900mm×700mm，预制面板板厚约为250mm。



　　码头引桥长度为1920.0m，宽度为3.5m，共设369榀排架，排架间距主要为7.0 m和4.0m，每榀排架2根桩，基桩采用500mm×500mm预制混凝土方桩，桩长未知。引桥采用现浇横梁和预制槽型面板，横梁截面尺寸为900mm×500mm，预制面板板厚约为200mm。



　　2检测依据



　　（1）《水运工程水工建筑物原型观测技术规范》（JTJ 235-2016）；



　　（2）《水运工程测量规范》（JTS 131-2012）；



　　（3）《水运工程地基基础试验检测技术规程》（JTS 237-2017）；



　　（4）《水运工程混凝土结构实体检测技术规程》（JTS 239-2015）；



　　（5）《水运工程混凝土试验规程》(JTJ 270-1998)；



　　（6）《码头附属设施技术规范》（JTS 169-2017）；



　　（7）《港口水工建筑物检测与评估技术规范》（JTJ 302-2006）；



　　（8）《水运工程质量检验标准》（JTS 257-2008）；



　　（9）《高桩码头设计与施工规范》（JTS 167-1-2010）；



　　（10）《水运工程混凝土结构设计规范》（JTS 151-2011）；



　　（11）《港口工程荷载规范》（JTS 144-1-2010）；



　　（12）《港口工程地基规范》（JTS 147-1-2010）；



　　（13）《港口工程桩基规范》（JTS 167-4-2012）；



　　（14）《港口码头结构安全性检测与评估指南》。



　　3检测项目



　　3.1结构构件损伤检测



　　采用文字、图纸、照片或录像等方法，记录码头结构构件的损坏部位、范围和程度。



　　3.2混凝土结构耐久性检测



　　（1）混凝土强度检测（钻芯法）



　　检测包括横梁、纵梁、面板、基桩等主要构件的混凝土强度，为结构验算和评估提供依据。



　　（2）混凝土强度检测（回弹法）



　　检测包括横梁、桩基、面板、桩帽等主要构件的混凝土强度，为结构验算和评估提供依据。



　　（3）混凝土碳化深度检测



　　选取横梁、纵梁、桩基、面板等主要构件，检测其碳化深度，为码头耐久性评估提供依据。



　　（4）混凝土保护层厚度检测



　　选取横梁、桩基、面板、桩帽等主要构件，了解其钢筋保护层厚度的现状，为码头耐久性评估提供依据。



　　3.3基桩斜度检测



　　检测码头基桩的现有斜度，为靠泊验算提供依据。



　　3.4码头横梁挠度测量



　　结合现场检测条件对码头横梁挠度进行检测，为码头使用性提供依据。



　　3.5码头板厚测量



　　由于码头建造时间过长，设计及施工图纸均缺失，现场对该码头结构板厚进行测量。



　　3.6码头构件配筋检测



　　由于码头建造时间过长，设计及施工图纸均缺失，现场对该码头结构构件配筋检测。



　　4检测方法



　　4.1结构构件损伤检测



　　（1）检测目的



　　对码头所有水工混凝土结构进行完损程度检测，从外表确定水工混凝土结构损坏的部位、种类和范围。在普测的基础上，确定下一步工作内容和重点检测部位，为分析缺陷产生的原因及确定正确的处理方案提供可靠依据。



　　（2）检测位置选择



　　对码头所有水工混凝土结构构件，包括基桩水面以上部分、横梁、纵梁、面板、靠船构件等进行全面的完损程度检测。



　　（3）检测仪器和设备



　　1）索尼高清数码照相机用于现场拍照记录。



　　2）裂缝观测仪、钢卷尺等用于破损、裂缝的测量与检测。



　　4.2基桩斜度检测



　　采用倾角仪检测码头作业平台及引桥预制方桩的现有斜度，为靠泊验算提供依据。



　　4.3码头横梁挠度测量



　　采用卷线器检测码头作业平台及引桥横梁的现有挠度，拉紧两端丝线，放在被测处，用钢直尺测量。



　　4.4码头板厚测量



　　采用钢卷尺对码头作业平台及引桥板厚进行测量。



　　4.5码头构件配筋检测



　　采用PS200钢筋探测仪对码头作业平台和引桥主要混凝土构件的配筋数量（包括箍筋间距和纵筋数量）进行调查，个别构件凿开混凝土保护层，采用0-200mm游标卡尺量测钢筋直径。



　　5检测结论



　　现场检测结果表明，码头引桥预制方桩南北向和东西向钢筋均为3根，角筋直径均为28mm，箍筋间距为200mm，直径为8mm；横梁底部钢筋均为4根，角筋直径均为25mm，箍筋间距为200mm，直径为6mm。码头作业平台预制方桩南北向和东西向钢筋均为3根，角筋直径均为28mm，箍筋间距为200mm，直径为8mm，横梁底部钢筋均为4根，角筋直径均为25mm，箍筋间距为200mm，直径为6mm。
